2 14 拼团回调通知任务

诉求

在微服务设计中，当一个微服务系统的流程结束后，要通知下一个微服务系统。这个通知的过程，可以是 RPC、MQ，也可以是 HTTP 方式。

RPC、MQ，这一类的都是需要有一个公用的注册中心，它的技术架构比较适合于公司内部的统一系统使用。如果是有和外部其他系统的对接，通常我们会使用 HTTP 这样统一标准协议的接口进行使用。

那么，本章节要为拼团组队交易结算完结后，实现一个回调通知的任务处理。告知另外的微服务系统可以进行后续的流程了。

注意：微信支付，支付宝支付，也是在完成支付后，做的这样的回调处理。

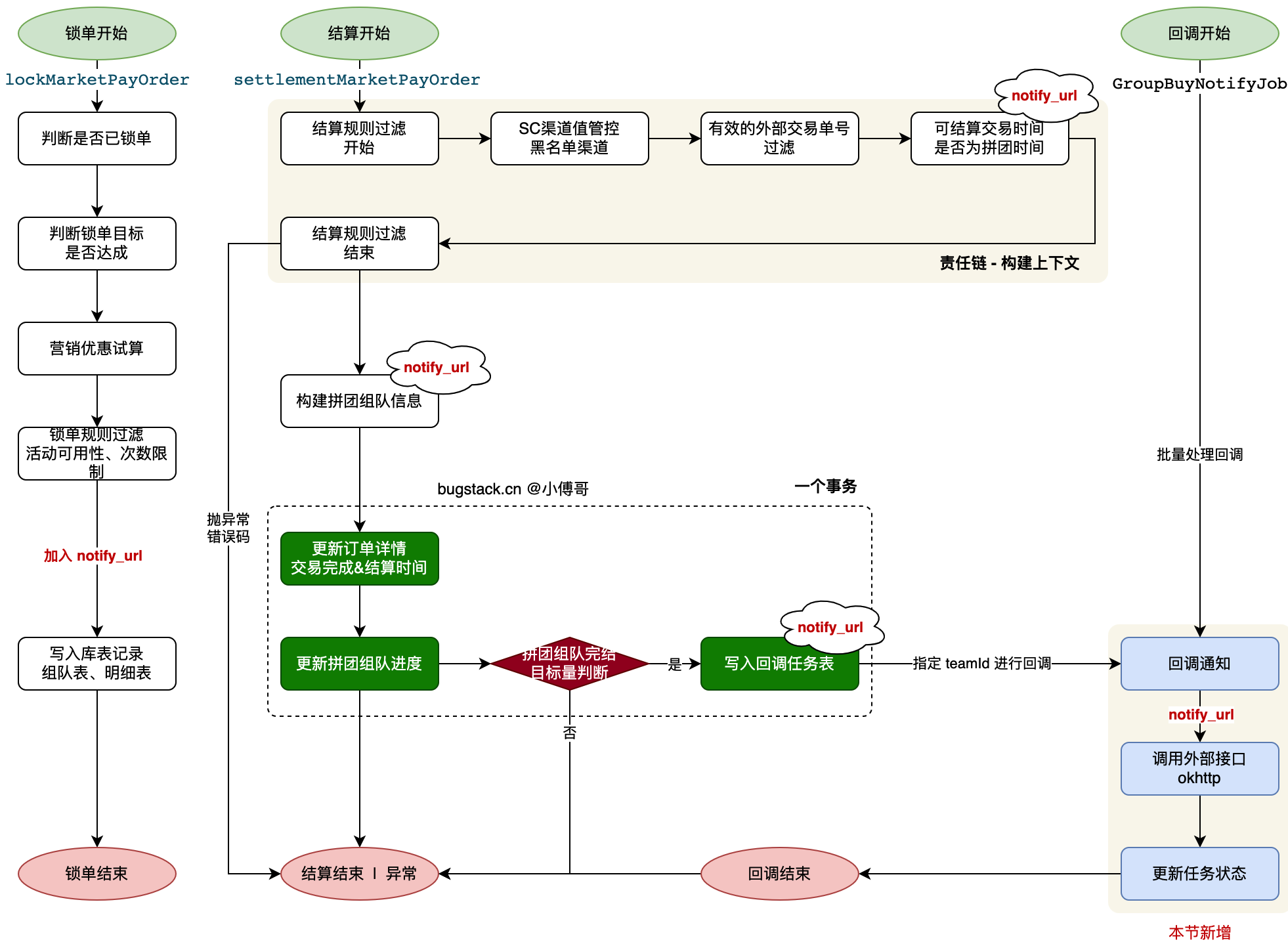

业务流程

  • 首先，本节的重点在拼团成团后，实现回调通知流程。回调的过程，需要在用户锁单时需要增加一个回调的地址，并在拼团完结后发起回调。

  • 那么，这里的一些功能改造点；

    • group_buy_order 在设计的时候有一个 notify_url 回调地址，本节我们修改库表添加上这个字段。并对工程中的 dao&po&mapper 操作，增加 notify_url 字段。
    • MarketTradeController 营销交易服务，lockMarketPayOrder 锁单接口入参对象，增加 notifyUrl 回调地址。并有 PayDiscountEntity 对象透传到 TradeRepository#lockMarketPayOrder 仓储操作。这样写到 group_buy_order 表就有回调地址了，等做回调操作的时候，就可以把这个地址写入到回调任务表中。
    • TradeSettlementOrderService#settlementMarketPayOrder 结算服务，需要把锁单记录中的 notify_url 拿到，放到 GroupBuyTeamEntity 中，这样在写入 notify_task 表记录的时候就可以把 notify_url 一起写入进去了。
    • 基于 okhttp 框架，封装对 http 接口的调用。用于处理调用外部其他微服务，实现回调通知的处理。因为外部的接口是随着每个服务调用拼团写入进来的 http 请求地址，所以在封装这部分调用的时候，要允许动态透传请求地址。实现类写到 infrastructure 基础设置层的 gateway 调用外部网关层。实现类；GroupBuyNotifyService 提供方法；groupBuyNotify
    • 在交易结算服务类 ITradeSettlementOrderService，定义执行结算回调通知接口，包括；execSettlementNotifyJob()、execSettlementNotifyJob(String teamId) 一个是有入参的，一个无入参。这样可以指定给某个拼团队伍做结算。结算的过程就是调用 GroupBuyNotifyService#groupBuyNotify 完成回调通知，并根据返回的结果更新 notify_task 表状态记录（成功、失败、重试），并记录回调次数，小于5次的时候都可以继续回调。
    • 回调通知，可以分为两个阶段处理。一个是拼团完成后立即执行，另外一个任务补偿。立即执行是为了提供时效性，但因为远程的 http 调用受网络和服务的影响可能会失败，所以要增加一个任务补偿来做定时检查。其中立即执行在 TradeSettlementOrderService#settlementMarketPayOrder -> settlementMarketPayOrder 处理。另外定时任务在 GroupBuyNotifyJob 处理。
    • 测试接口，trigger/http 下，增加 TestApiClientController 接口实现类，提供回调接口服务。这个是模拟的其他的微服务，将来要提供的接口。

代码实现

数据库表结构

在 group_buy_order 表中增加 notify_url 字段。

锁单写入

锁单时将 notifyUrl 写入对应的实体类，代码略。

结算处理

Java
  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
package site.dopplerxd.infrastructure.adapter.repository;

/**
* @description 交易仓储服务
*/
@Slf4j
@Repository
public class TradeRepository implements ITradeRepository {

    @Resource
    private INotifyTaskDao notifyTaskDao;

    @Override
    public List<NotifyTaskEntity> queryUnExecutedNotifyTaskList() {
        List<NotifyTask> notifyTaskList = notifyTaskDao.queryUnExecutedNotifyTaskList();
        List<NotifyTaskEntity> notifyTaskEntityList = new ArrayList<>();

        if (notifyTaskList.isEmpty()) {
            return new ArrayList<>();
        }

        for (NotifyTask notifyTask : notifyTaskList) {
            NotifyTaskEntity notifyTaskEntity = NotifyTaskEntity.builder()
            .teamId(notifyTask.getTeamId())
            .notifyUrl(notifyTask.getNotifyUrl())
            .notifyCount(notifyTask.getNotifyCount())
            .parameterJson(notifyTask.getParameterJson())
            .build();
            notifyTaskEntityList.add(notifyTaskEntity);
        }
        return notifyTaskEntityList;
    }

    @Override
    public List<NotifyTaskEntity> queryUnExecutedNotifyTaskList(String teamId) {
        NotifyTask notifyTask = notifyTaskDao.queryUnExecutedNotifyTaskByTeamId(teamId);

        if (notifyTask == null) {
            return new ArrayList<>();
        }

        return Collections.singletonList(NotifyTaskEntity.builder()
                    .teamId(notifyTask.getTeamId())
                    .notifyUrl(notifyTask.getNotifyUrl())
                    .notifyCount(notifyTask.getNotifyCount())
                    .parameterJson(notifyTask.getParameterJson())
                    .build());
    }

    @Override
    public int updateNotifyTaskStatusSuccess(String teamId) {
        return notifyTaskDao.updateNotifyTaskStatusSuccess(teamId);
    }

    @Override
    public int updateNotifyTaskStatusRetry(String teamId) {
        return notifyTaskDao.updateNotifyTaskStatusRetry(teamId);
    }

    @Override
    public int updateNotifyTaskStatusError(String teamId) {
        return notifyTaskDao.updateNotifyTaskStatusError(teamId);
    }

    @Transactional(timeout = 500)
    @Override
    public boolean settlementMarketPayOrder(GroupBuyTeamSettlementAggregate groupBuyTeamSettlementAggregate) {
        UserEntity userEntity = groupBuyTeamSettlementAggregate.getUserEntity();
        GroupBuyTeamEntity groupBuyTeamEntity = groupBuyTeamSettlementAggregate.getGroupBuyTeamEntity();
        TradePaySuccessEntity tradePaySuccessEntity = groupBuyTeamSettlementAggregate.getTradePaySuccessEntity();

        // 1. 更新拼团订单状态明细
        GroupBuyOrderList groupBuyOrderListReq = new GroupBuyOrderList();
        groupBuyOrderListReq.setUserId(userEntity.getUserId());
        groupBuyOrderListReq.setOutTradeNo(tradePaySuccessEntity.getOutTradeNo());
        groupBuyOrderListReq.setOutTradeTime(tradePaySuccessEntity.getOutTradeTime());

        int updateOrderListStatusCount = groupBuyOrderListDao.updateOrderStatus2COMPLETE(groupBuyOrderListReq);
        if (updateOrderListStatusCount != 1) {
            throw new AppException(ResponseCode.UPDATE_ZERO);
        }

        // 2. 更新拼团达成数量
        int updateAddCompleteCount = groupBuyOrderDao.updateAddCompleteCount(groupBuyTeamEntity.getTeamId());
        if (updateAddCompleteCount != 1) {
            throw new AppException(ResponseCode.UPDATE_ZERO);
        }

        // 3. 更新拼团完成状态
        if (groupBuyTeamEntity.getTargetCount() - groupBuyTeamEntity.getCompleteCount() == 1) {
            int updateOrderStatusCount = groupBuyOrderDao.updateOrderStatus2COMPLETE(groupBuyTeamEntity.getTeamId());
            if (updateOrderStatusCount != 1) {
            throw new AppException(ResponseCode.UPDATE_ZERO);
            }

            // 查询拼团交易完成外部单号列表
            List<String> outTradeNoList = groupBuyOrderListDao.queryGroupBuyCompleteOrderOutTradeNoListByTeamId(groupBuyTeamEntity.getTeamId());

            // 拼团完成写入回调记录
            NotifyTask notifyTask = new NotifyTask();
            notifyTask.setActivityId(groupBuyTeamEntity.getActivityId());
            notifyTask.setTeamId(groupBuyTeamEntity.getTeamId());
            notifyTask.setNotifyUrl(groupBuyTeamEntity.getNotifyUrl());
            notifyTask.setNotifyCount(0);
            notifyTask.setNotifyStatus(0);
            notifyTask.setParameterJson(JSON.toJSONString(new HashMap<String, Object>() {{
                put("teamId", groupBuyTeamEntity.getTeamId());
                put("outTradeNoList", outTradeNoList);
            }}));

            notifyTaskDao.insert(notifyTask);
            return true;
        }
        return false;
    }
}
  • settlementMarketPayOrder 方法，从 GroupBuyTeamEntity 拼团记录获取到 notify_url 写入到 NotifyTask 表记录中。

回调网关 okhttp

Java
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public class GroupBuyNotifyService {

    @Resource
    private OkHttpClient okHttpClient;

    public String groupBuyNotify(String apiUrl, String notifyRequestDTOJson) throws Exception {
        try {
            MediaType mediaType = MediaType.parse("application/json");
            RequestBody body = RequestBody.create(mediaType, notifyRequestDTOJson);
            Request request = new Request.Builder()
                    .url(apiUrl)
                    .method("POST", body)
                    .addHeader("Content-Type", "application/json")
                    .build();
            Response response = okHttpClient.newCall(request).execute();
            assert response.body() != null;
            return response.body().string();
        } catch (Exception e) {
            throw new AppException(ResponseCode.HTTP_EXCEPTION);
        }
    }

}
  • 回调服务，在基础设置层的 gateway 中实现。用于动态调用外部的接口，进行回调通知。
  • 这部分业务代码可以通过 Apipost、Apifox 等工具生成，结合 IDEA 上对应的插件，可以把接口上传到 api 测试软件上。

如我使用 Apifox 生成的接口请求代码

Java
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
OkHttpClient client = new OkHttpClient().newBuilder()
   .build();

MediaType mediaType = MediaType.parse("application/json");

RequestBody body = RequestBody.create(mediaType, "");

Request request = new Request.Builder()
   .url("/api/test/group_buy_notify")
   .method("POST", body)
   .addHeader("Content-Type", "application/json")
   .build();

Response response = client.newCall(request).execute();

回调封装和直接调用

Java
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
package site.dopplerxd.domain.trade.service.settlement;

/**
* @description 拼团交易结算服务
*/
public class TradeSettlementOrderService implements ITradeSettlementOrderService {

    @Resource
    private ITradeRepository repository;
    @Resource
    private ITradePort port;
    @Resource
    private BusinessLinkedList<TradeSettlementRuleCommandEntity, TradeSettlementRuleFilterFactory.DynamicContext, TradeSettlementRuleFilterBackEntity>
    tradeSettlementRuleFilter;

    @Override
    public TradePaySettlementEntity settlementMarketPayOrder(TradePaySuccessEntity tradePaySuccessEntity) throws Exception {
    log.info("拼团交易-支付订单结算:{} outTradeNo:{}", tradePaySuccessEntity.getUserId(), tradePaySuccessEntity.getOutTradeNo());

    ......

    // 4. 拼团交易结算
    boolean needNotify = repository.settlementMarketPayOrder(groupBuyTeamSettlementAggregate);

    // 5. 组队回调处理 - 处理失败也会有定时任务补偿，通过这样的方式吗，减轻任务调度，提高时效性
    if (needNotify) {
        Map<String, Integer> notifyResultMap = execSettlementNotifyJob(teamId);
        log.info("回调通知拼团完结 result:{}", JSON.toJSONString(notifyResultMap));
    }

    // 6. 返回结算信息
    return ...;
    }

    @Override
    public Map<String, Integer> execSettlementNotifyJob() throws Exception {
        log.info("拼团交易-执行结算通知任务");

        // 查询未执行任务
        List<NotifyTaskEntity> notifyTaskEntityList = repository.queryUnExecutedNotifyTaskList();

        return execSettlementNotifyJob(notifyTaskEntityList);
    }

    @Override
    public Map<String, Integer> execSettlementNotifyJob(String teamId) throws Exception {
        log.info("拼团交易-执行结算通知任务，指定teamId:{}", teamId);

        List<NotifyTaskEntity> notifyTaskEntityList = repository.queryUnExecutedNotifyTaskList(teamId);

        return execSettlementNotifyJob(notifyTaskEntityList);
    }

    private Map<String, Integer> execSettlementNotifyJob(List<NotifyTaskEntity> notifyTaskEntityList) throws Exception {
        int successCount = 0, retryCount = 0, errorCount = 0;

        for (NotifyTaskEntity notifyTaskEntity : notifyTaskEntityList) {
            String response = port.groupBuyNotify(notifyTaskEntity);

            if (NotifyTaskHTTPEnumVO.SUCCESS.getCode().equals(response)) {
                int updateSuccessCount = repository.updateNotifyTaskStatusSuccess(notifyTaskEntity.getTeamId());
                if (updateSuccessCount == 1) {
                successCount += 1;
                }
            } else if (NotifyTaskHTTPEnumVO.ERROR.getCode().equals(response)) {
                // 回调尝试次数小于5次，重试
                if (notifyTaskEntity.getNotifyCount() < 5) {
                    int updateRetryCount = repository.updateNotifyTaskStatusRetry(notifyTaskEntity.getTeamId());
                    if (updateRetryCount == 1) {
                        retryCount += 1;
                    }
                } else {
                    int updateErrorCount = repository.updateNotifyTaskStatusError(notifyTaskEntity.getTeamId());
                    if (updateErrorCount == 1) {
                        errorCount += 1;
                    }
                }
            }
        }

        Map<String, Integer> resultMap = new HashMap<>();
        resultMap.put("waitCount", notifyTaskEntityList.size());
        resultMap.put("successCount", successCount);
        resultMap.put("retryCount", retryCount);
        resultMap.put("errorCount", errorCount);

        return resultMap;
    }
}
  • Map<String, Integer> notifyResultMap = execSettlementNotifyJob(teamId); 回调通知处理。这步失败也没关系，后续会有定时任务处理。
  • execSettlementNotifyJob(List<NotifyTaskEntity> notifyTaskEntityList) 回调任务，调用 port.groupBuyNotify(notifyTask); 回调服务。
  • 根据回调服务返回的结果，更新回调任务表记录。包括；调用了几次、成功的状态。

任务补偿

Java
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
package site.dopplerxd.trigger.job;

/**
* @description 拼团完结回调通知任务；拼团回调任务表，实际公司场景会定时清理数据结转，不会有太多数据挤压
*/
public class GroupBuyNotifyJob {

    @Resource
    private ITradeSettlementOrderService tradeSettlementOrderService;

    @Scheduled(cron = "0/15 * * * * ?")
    public void exec() {
        try {
            Map<String, Integer> result = tradeSettlementOrderService.execSettlementNotifyJob();
            log.info("定时任务，回调通知拼团完结任务 result:{}", JSON.toJSONString(result));
        } catch (Exception e) {
            log.error("定时任务，回调通知拼团完结任务失败", e);
        }
    }
}
  • 首先，app 下的 Application 类，要添加一个 @EnableScheduling 注解，这样才能使用任务。
  • 之后，trigger 下的 job 包下，创建 GroupBuyNotifyJob 回调任务，调用回调通知。
